Введение
Оптические инкрементальные энкодеры давно закрепили свои позиции в системах промышленной автоматизации и точного машиностроения. Благодаря высокой точности измерений, стабильности характеристик и универсальности в применении, эти устройства широко востребованы в самых разных сегментах — от роботизированных комплексов до высокопроизводительных станков с ЧПУ. Данная статья детально раскрывает особенности работы, специфику применения и критерии подбора оптических инкрементальных энкодеров с точки зрения профессиональных пользователей и специалистов отрасли.
Принцип работы и архитектура оптического энкодера

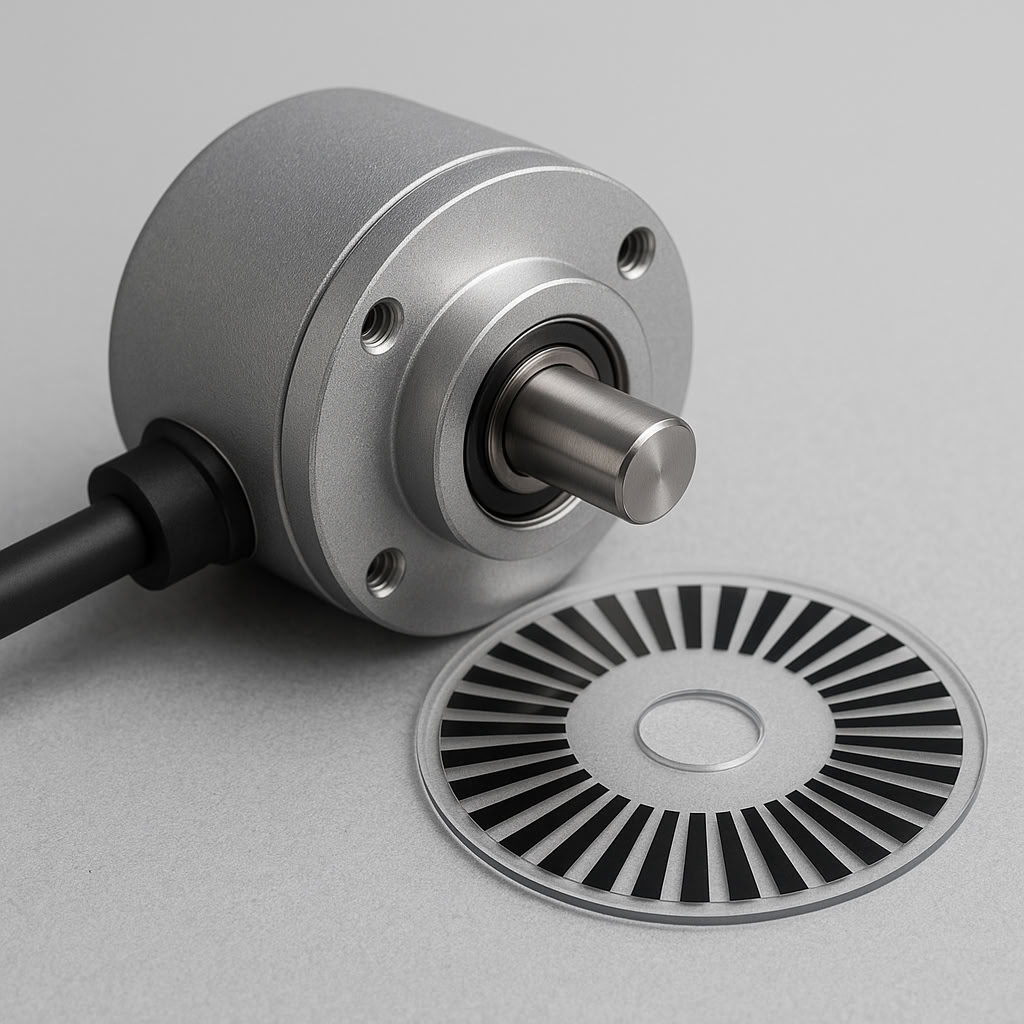

Оптический инкрементальный энкодер преобразует угловое перемещение в серию электрических импульсов. Его ключевой элемент — оптический кодовый диск, обычно выполненный из стекла или высококачественного пластика с нанесённой штриховой структурой. Взаимодействуя с источником света (как правило, инфракрасным светодиодом) и фотоприёмником, кодовый диск модулирует оптический поток, формируя импульсы на выходе.
Сигнальный тракт энкодера состоит из двух основных каналов (A и B), смещённых друг относительно друга на четверть периода (90 электрических градусов). Такая конфигурация называется квадратурной и позволяет однозначно определить направление вращения. Дополнительно может присутствовать Z-канал (индексный сигнал), который задаёт опорную точку отсчёта и необходим при инициализации позиции после перезапуска системы.
Специфика применения оптических инкрементальных энкодеров
Оптические инкрементальные энкодеры незаменимы в случаях, где требуется высокая точность измерений угловых и линейных перемещений:
-
Станкостроение и обрабатывающие центры: реализация замкнутого контура управления движением для точного позиционирования инструмента.
-
Робототехника: прецизионное определение угла поворота сочленений и управление динамическими перемещениями.
-
Приводные системы с ЧРП и серводвигателями: обратная связь для высокоскоростного и высокоточного регулирования скорости и момента.
-
Автоматизированные измерительные стенды: точные замеры угловых перемещений при испытаниях оборудования.
Оптические энкодеры особенно востребованы в высокодинамичных приложениях, где важно стабильное и непрерывное получение точных импульсов при частых реверсах и высокой частоте вращения.
Основные технические параметры и критерии выбора
Выбор оптического инкрементального энкодера для конкретного применения определяется рядом критических технических характеристик, каждая из которых должна тщательно анализироваться в контексте требований к системе управления:
-
Разрешающая способность (PPR) – число импульсов за один полный оборот вала, напрямую влияющее на точность позиционирования.
-
Максимальная частота импульсов – предел частоты импульсов, обеспечивающий надёжную работу энкодера на высокой скорости.
-
Тип выходного сигнала – стандарты интерфейсов (TTL, RS422, HTL), которые должны соответствовать входным каскадам управляющего контроллера.
-
Температурный диапазон и виброустойчивость – обеспечивают стабильность работы устройства в сложных условиях эксплуатации.
-
Защита корпуса (IP-рейтинг) – защита от внешних факторов: влаги, пыли, агрессивных сред.
Таблица 1. Пример технических характеристик популярных моделей оптических энкодеров
| Модель | PPR (имп/оборот) | Макс. частота (кГц) | Интерфейс | Температура (°C) | Степень защиты |
|---|---|---|---|---|---|
| OE-1024-HTL | 1024 | 200 | HTL | -20…+85 | IP65 |
| OE-4096-RS422 | 4096 | 500 | RS422 | -10…+70 | IP67 |
| OE-2500-TTL | 2500 | 300 | TTL | -25…+90 | IP64 |
