Магнитные инкрементальные энкодеры представляют собой востребованный класс устройств для обратной связи в системах управления движением. В отличие от оптических моделей, эти энкодеры обеспечивают стабильную работу в агрессивных средах, устойчивы к загрязнениям и обладают высокой механической прочностью. Благодаря этим характеристикам магнитные энкодеры активно применяются в тяжёлой промышленности, транспортных системах, энергетике и других сферах, где необходима надёжная работа в условиях повышенных механических и климатических нагрузок.
Принцип действия и устройство

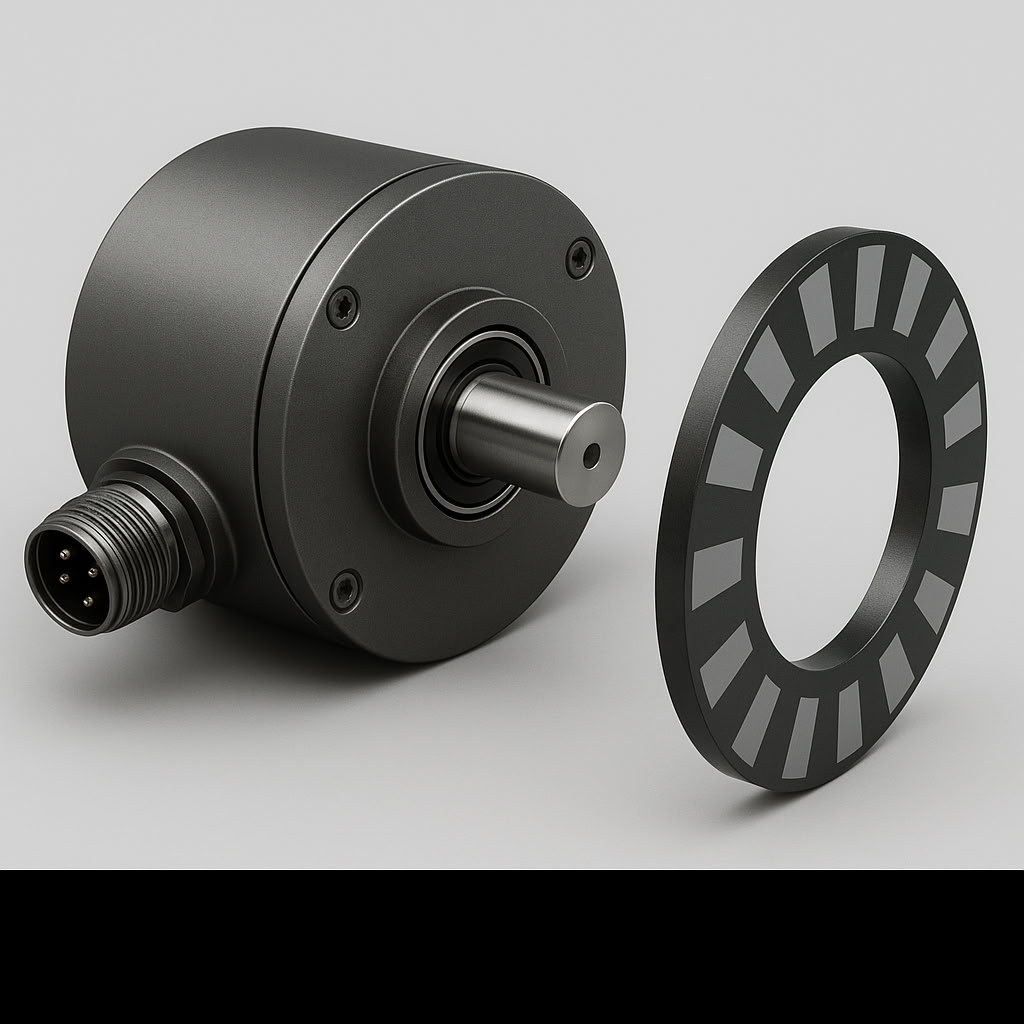

Магнитный инкрементальный энкодер преобразует вращательное движение в импульсную электрическую последовательность с помощью взаимодействия между магнитным диском и чувствительными элементами — датчиками Холла или магниторезистивными сенсорами. На поверхности вращающегося диска размещаются чередующиеся магнитные полюса. При прохождении каждого полюса мимо датчика формируется импульс, соответствующий смещению вала на определённый угол.
Современные решения используют многополярные магниты, позволяющие достигать разрешения до нескольких тысяч импульсов на оборот. Каналы A и B создаются с фазовым сдвигом 90°, что позволяет определять направление вращения. Дополнительно может присутствовать канал Z (или индексный импульс), маркирующий опорное положение вала.
Электрические параметры и интерфейсная реализация
Выходные сигналы магнитных энкодеров формируются как открытый коллектор, push-pull или дифференциальный RS-422 в зависимости от модели и области применения. Уровни сигналов могут быть TTL (5 В) или HTL (до 30 В), а также адаптированы под специальные интерфейсы управления приводами. Частота импульсов зависит от разрешения устройства и скорости вращения вала и может достигать сотен килогерц.
Дифференциальные интерфейсы востребованы при работе на больших расстояниях или в условиях сильных электромагнитных наводок. В системах с частотными преобразователями рекомендуется использовать линии с симметричной передачей сигнала и гальванической развязкой.
Конструктивное исполнение и материалы
Магнитные энкодеры часто разрабатываются с учётом специфических условий эксплуатации. Типичные конструкции включают:
- Корпус из алюминия, латуни или нержавеющей стали, обладающий устойчивостью к агрессивным средам;
- Полый или сплошной вал, соответствующий международным стандартам соединений (DIN, IEC);
- Высокая степень пыле- и влагозащиты (до IP69K);
- Широкий температурный диапазон эксплуатации (от -40 до +125 °C);
- Антивибрационные решения: демпфирующие элементы, жёсткое крепление или компенсаторы люфта.
В некоторых исполнениях применяются пластиковые корпуса с герметичными отсеками, подходящие для пищевой промышленности или медицинского оборудования.
Преимущества и ограничения технологии
Магнитные инкрементальные энкодеры обладают рядом уникальных свойств, выгодно отличающих их от оптических аналогов:
- Устойчивость к загрязнению (масла, пыль, влага);
- Возможность работы в условиях вибраций и ударных нагрузок;
- Низкая чувствительность к температурным колебаниям;
- Компактные размеры при сохранении высокой точности;
- Более длительный срок службы в тяжёлых условиях.
Однако к их ограничениям можно отнести:
- Ниже предельное разрешение по сравнению с оптическими моделями;
- Возможность намагничивания соседних компонентов, влияющая на точность;
- Необходимость тщательной калибровки чувствительных элементов при монтаже.
Сравнение оптических и магнитных инкрементальных энкодеров
| Параметр | Оптический энкодер | Магнитный энкодер |
|---|---|---|
| Устойчивость к загрязнению | Низкая | Высокая |
| Температурный диапазон | -20…+85 °C | -40…+125 °C |
| Разрешающая способность | До 100 000 имп/об | До 16 384 имп/об |
| Стоимость | Средняя | Ниже при равной надёжности |
| Механическая прочность | Средняя | Высокая |
| Чувствительность к вибрациям | Высокая | Низкая |
Примеры прикладного применения
Магнитные энкодеры используются в:
- Промышленных приводах, эксплуатируемых в пыльных и влажных цехах;
- Горнодобывающей технике с высокой вибрационной нагрузкой;
- Транспортных системах (конвейеры, подъёмники, краны);
- Автоматизированных складах и логистических установках;
- Сельскохозяйственном оборудовании и строительной технике.
Для применения в потенциально взрывоопасных зонах выпускаются модели с сертификацией ATEX и корпусами из искробезопасных материалов.
Технологические аспекты монтажа и ввода в эксплуатацию
При установке магнитного инкрементального энкодера необходимо обеспечить:
- Совмещение осей вращения с минимальным эксцентриситетом;
- Защиту чувствительного элемента от внешних магнитных полей;
- Надёжную фиксацию корпуса на неподвижной части конструкции;
- Использование экранированных кабелей и правильное заземление;
- Проверку фазировки каналов A/B для правильного определения направления вращения.
После физической установки проводится калибровка: проверка количества импульсов на оборот, настройка считывающего оборудования, верификация индексного сигнала.
Практические рекомендации по выбору
Перед покупкой и внедрением магнитного энкодера следует проанализировать:
- Условия окружающей среды (температура, влажность, пыльность);
- Уровень вибрации и механических нагрузок на вал;
- Совместимость по интерфейсу с системой управления;
- Необходимую точность позиционирования;
- Требуемый ресурс работы (срок службы, уровень IP, доступность запасных частей).
Критерии выбора магнитного энкодера
- Тип установки: осевой, торцевой, сквозной вал;
- Наличие индексного сигнала (если требуется синхронизация);
- Электрическое разрешение и допустимая частота считывания;
- Степень защиты корпуса и устойчивость к химическим воздействиям;
- Условия питания (напряжение, потребляемый ток, защита от перенапряжений).
